水電“主要”的預埋資料：

1、材料報驗

2、工序報驗單（每次報驗都要，參見監理資料部分）

3、基礎防雷接地檢驗批 + 接地簡圖 + 隱蔽報驗

4、每一層的避雷引下線檢驗批資料。

5、每一層的電線管（含消防報警）預埋報驗 + 隱蔽報驗

6、如果有防水套管預埋，也要報隱蔽資料。

預埋階段，主要是電氣資料，后期資料中其它資料（給排水、消防、通風等）安裝時再報。

工程質量包括建筑工程質量和安裝工程質量，在水電施工中，預埋質量的好壞，直接影響到安裝質量。因此，施工中必須十分重視預埋質量的控制。

一、安裝工程施工應加強與土建工程的配合

1．熟悉圖紙，搞好圖紙會審。安裝施工人員接到施工圖紙后應認真熟悉圖紙，了解水電安裝工程的功能、土建結構、施工進度計劃和施工方法，與土建施工人員共同搞好圖紙會審。對圖紙上設計不周全的地方、與土建施工矛盾的部位應在會審時向設計人員提出，對需要土建配合的地方也應提出商議，為今后施工作好準備。

2．把握時間，搞好與土建配合。每一項工程都是多工種、多工序、多人員的交叉施工作業。要做好預埋工作，首先要把握時間，即按水電圖和土建圖要求了解水電預埋的內容、建筑結構的情況、預埋體的位置，根據多工種各工序的性質分析出最佳預埋時間，合理安排、交叉作業。只有及時準確做好預埋工作，才能保證安裝工作的順利進行；否則，將會造成破壞建筑結構等嚴重后果。

二、加強給排水管道預埋質量管理

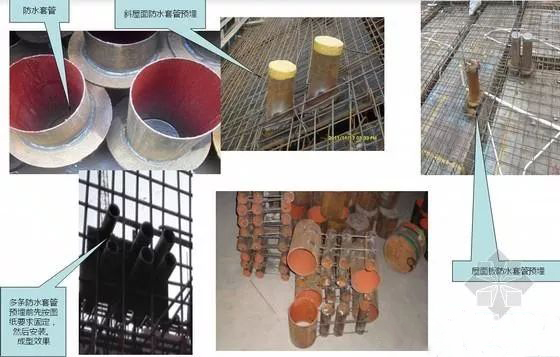

1．穿墻、板或屋頂套管均應采用防水套管，套管標準按S312要求，穿墻套管必須在土建鋼筋綁扎到套管高度時預埋。套管周圍用鋼筋加固，并用電焊固定，防止?jié)岔艜r移位；樓面套管在模板支撐后埋設，坐標位置以下一層套管為基準，埋設前先用線錘對準下一層套管中心，然后用鐵釘自上向下打通模板，鐵釘位置就是上一層套管中心，套管高度應高于樓面標準粉刷層厚度2厘米，這樣可以保證以后管道安裝的垂直度和防止樓面從套管中滲水。

2．埋地排水管道的坡度、支礅的設置應符合設計和規范要求，并用水泥砂漿固定?；靥钔?xí)r，派專人看管，以防損壞，影響施工質量；所有立管口及時進行封堵，避免建筑垃圾掉入管內影響排水效果。

3．對埋地給排水鍍鋅管鍍鋅破損部位及絲口外露部分應進行防腐處理。

三、加強電氣預埋質量管理

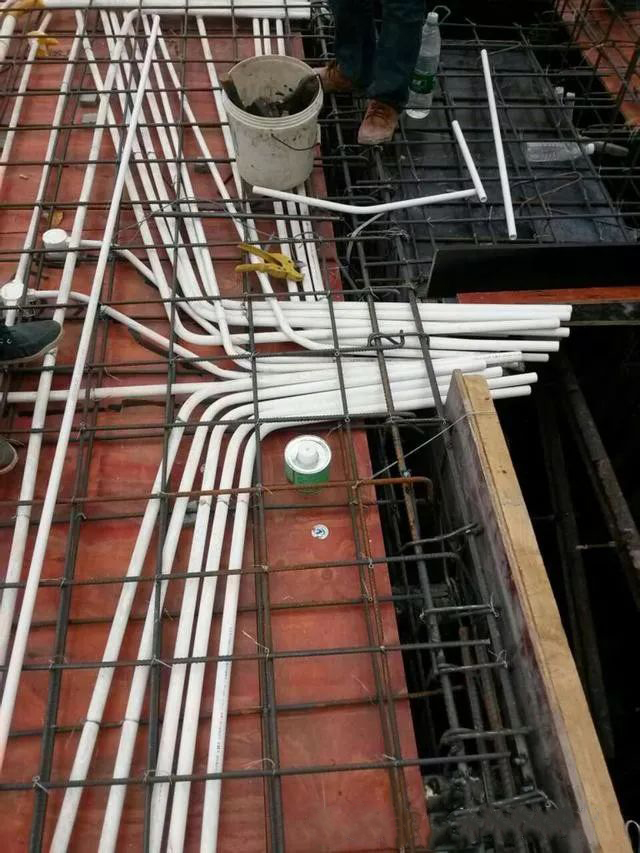

1．電線管道都采取暗敷設，在砼墻或板中，電線管道預埋應按設計要求，計算好開關、插座的標高、位置等；在輕質墻上電線管預埋時必須用切割機沿電線管走向切割，管槽深度根據管徑大小而定，而且在電線管安裝后用水泥砂漿分層埋實；管道安裝后，兩頭用膠布封死，以防垃圾掉進管子，在穿線時破壞絕緣層而影響安裝質量。

2．由于經圈梁直接進電箱的管道較多，為了使電箱內管道安裝整潔美觀，施工前可根據工程情況加工幾只模子，模子尺寸、管徑大小、數量多少，視實際情況而定。模子在圈梁制模時固定在電箱預留孔位置，電線管依次插入模子短管里。電箱開孔嚴禁用氣、電切割開孔，應用開孔機開孔。

3．電線管彎曲半徑應符合規范要求，埋地或樓板內管子彎曲半徑是管徑的10倍，墻內管子彎曲半徑是管徑的6倍。施工時用彎管機或?qū)Ｓ霉ぞ呤┕ぁ?/p>

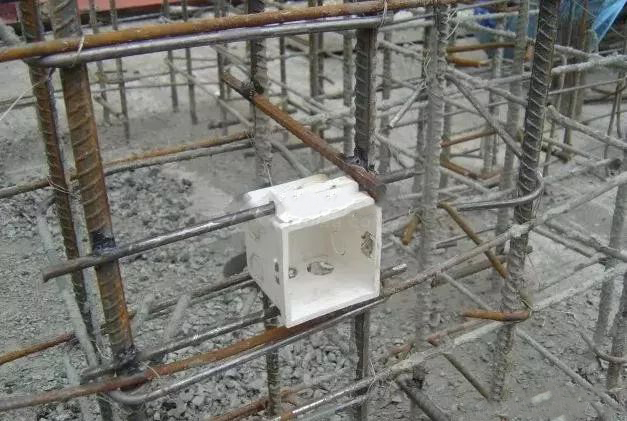

4．配電箱、接線盒預埋必須在土建粉刷厚度標準定好后進行，橫平豎直，外邊與粉刷面齊平，這樣可以保證面板安裝時緊扣墻面。為了使標高誤差在允許范圍內，在找準第一口接線盒標高后，其他接線盒用尼龍水平管來控制。

5．防雷接地一般采用基礎鋼筋和柱頭鋼筋，搭接長度和焊接長度應符合規定要求。但應注意基礎外留有不少于兩個用cbl2鍍鋅圓鋼或∠40×4鍍鋅扁鐵作備用接地，若測試接地電阻值達不到要求，備用接地可作補充。

DN15,DN20,DN25是外徑。四分管和六分管的直徑

1 英寸=25.4毫米 =8英分

1/2 是 四分(4英分) DN15

3/4 是 六分(6英分) DN20

2分管 DN8

4分管 DN15

6分管 DN20

1′ DN25

1.2′ DN32

1.5′ DN40

2′ DN50

2.5′ DN65

3′ DN80

4′ DN100

5′ DN125

6′ DN150

8′ DN200

10′ DN250

12′ DN300

GB/T50106-2001

2.4管徑

2.4.1管徑應以mm為單位。

2.4.2管徑的表達方式應符合下列規定：

1 水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；

2 無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；

3 鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示；

4 塑料管材，管徑宜按產品標準的方法表示；

5 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

建筑排水用硬聚氯乙烯管材規格用de（公稱外徑）×e（公稱壁厚）表示（GB 5836.1-92）

給水用聚丙烯（PP）管材規格用de×e表示（公稱外徑×壁厚）
